一、簡介

 本系列液壓缸具有結構簡單，工作可靠，拆裝方便易維修，可帶緩沖裝置及連接方式多樣等特點。適用于工程機械、礦山機械、起重運輸機械等行業。



二、型號說明

 HC——華誠咭菜克江蘇液壓有限公司

HSG——雙作用活塞桿液壓缸司

D／d——缸徑／桿徑司

XXXX——行程

 2——缸頭、缸筒連接方式：1=缸頭耳環帶襯套；2=缸頭耳環帶關節軸承；3=鉸軸(用于缸徑≥80卡鍵式連接)；4=端部法蘭(用于缸徑≥80卡鍵式連接)；5=中部法蘭(用于缸徑≥80卡鍵式連接)；

5——活塞桿端連接方式代號：1=桿端外螺紋；2=桿端內螺紋(缸徑≥63)；3=桿端外螺紋桿頭耳環帶襯套；4=桿端內螺紋桿頭耳環帶襯套(缸徑≥63)；5=桿瑞外螺紋桿頭耳環帶關節軸承；6=桿端內螺紋桿頭耳環帶關節軸承(缸徑≥63)；7=整體式活塞桿耳環帶襯套(缸徑=40、50)；8=整體式活塞桿耳環帶關節軸承(缸徑=40、50)

IT——油口連接方式   IT=內螺紋

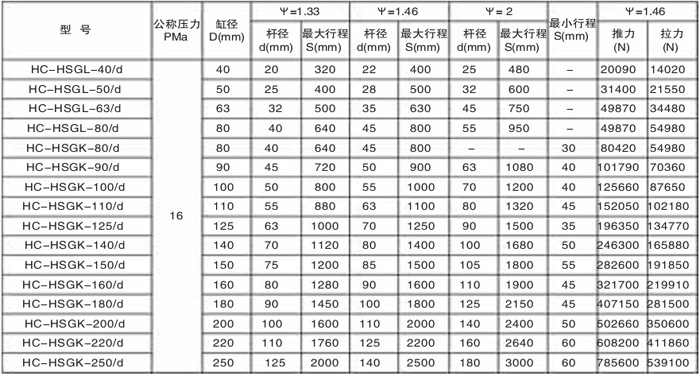

三、技術參數



注：1、速比ψ為活塞腔有效面積與活塞桿腔有效面積之比。

2、最大行程原則上是：ψ=1.33時，S=8D；ψ=1.45時，S=10D；ψ=2時，S=12D；（D為缸徑）。

3、最小行程不包括缸頭、缸筒連接方式為鉸軸及中部法蘭型。

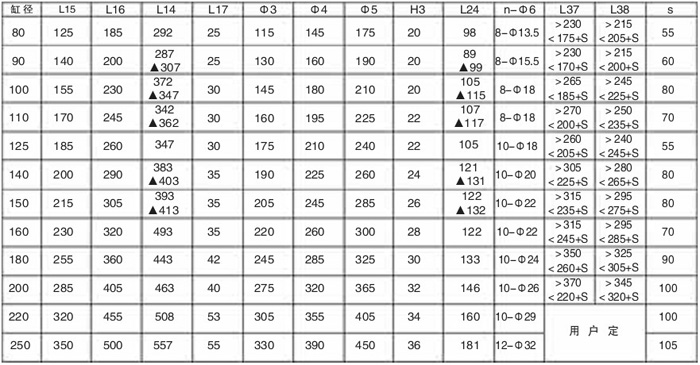

四、連接

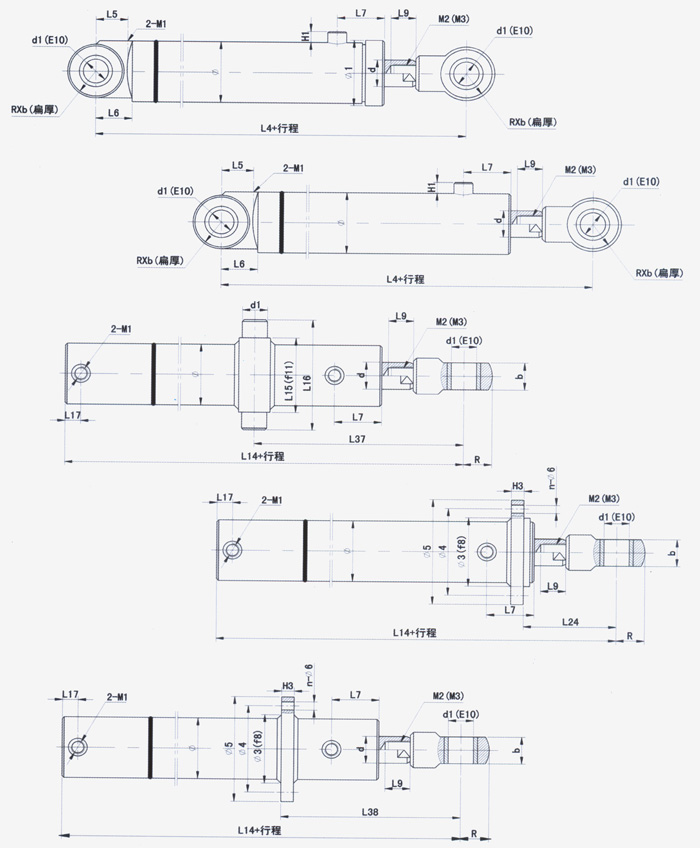

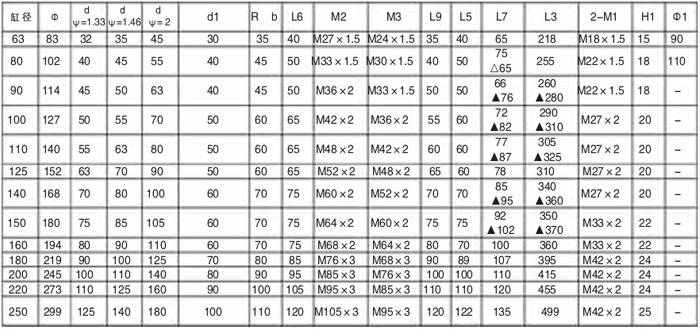

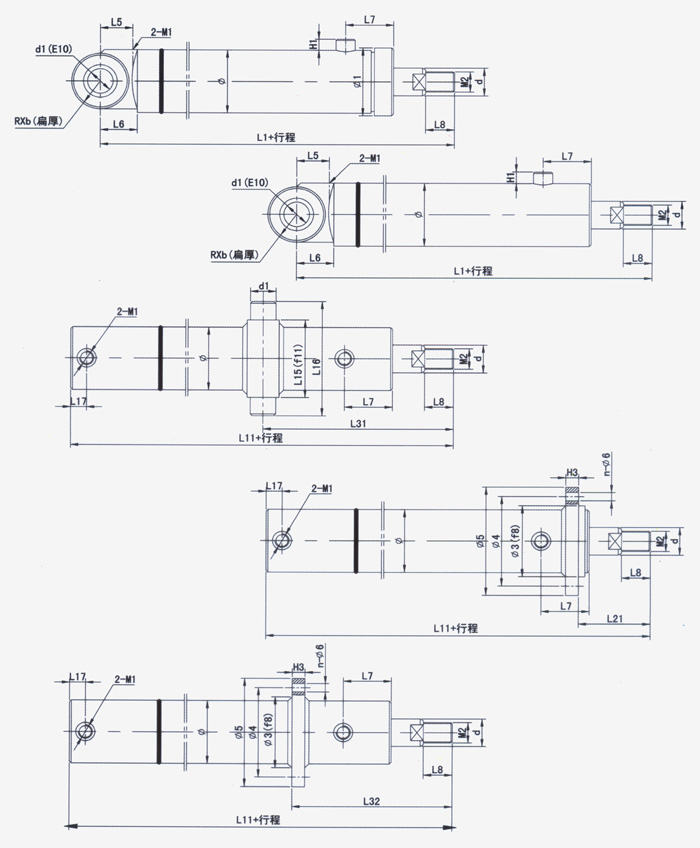

活塞桿端為外螺紋連接



技術參數



注：1、帶▲者僅為速比ψ=2時的連接尺寸。

2、帶※者僅為速比ψ=1.7時的連接尺寸。

3、帶△者僅為Φ80缸徑卡鍵式的連接尺寸。

4、較軸和中部法蘭連接的行程不得小于表中s值。

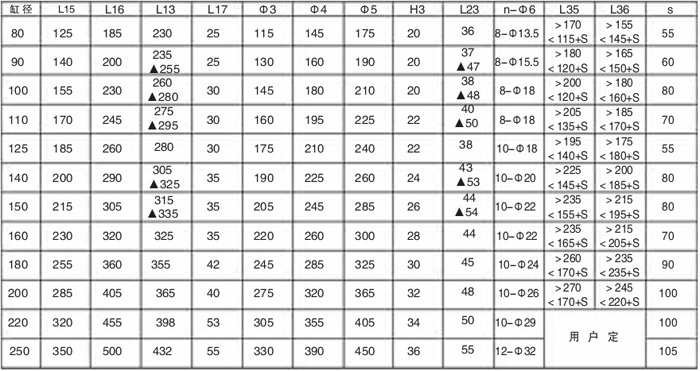

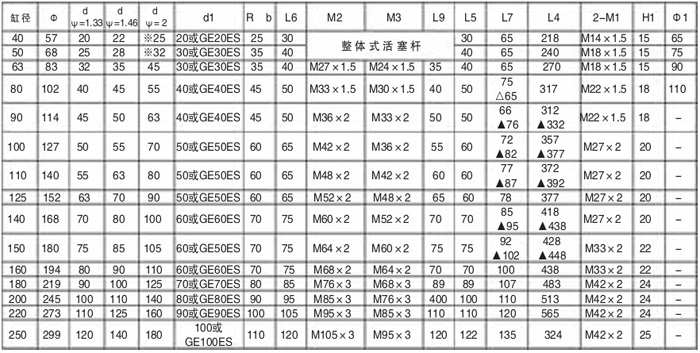

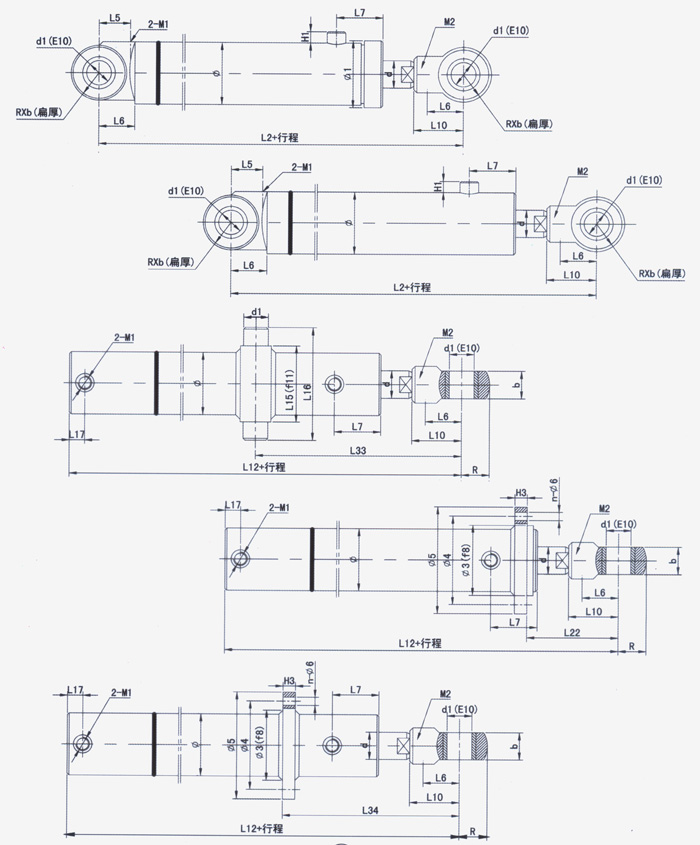

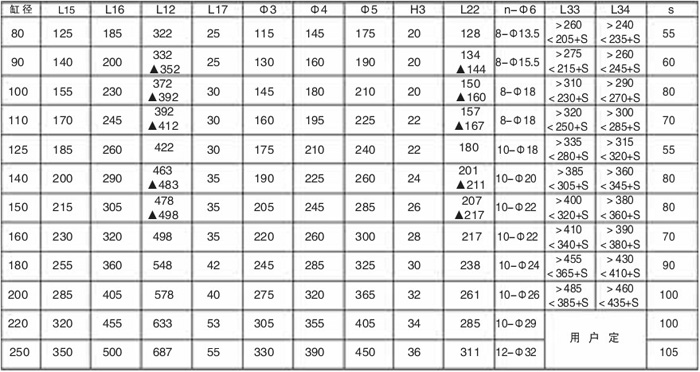

活塞桿端為外螺紋桿頭耳環連接



技術參數



注：1、帶▲者僅為速比ψ=2時的連接尺寸。

2、帶※者僅為速比ψ=1.7時的連接尺寸。

3、帶△者僅為Φ80缸徑卡鍵式的連接尺寸。

4、較軸和中部法蘭連接的行程不得小于表中s值。

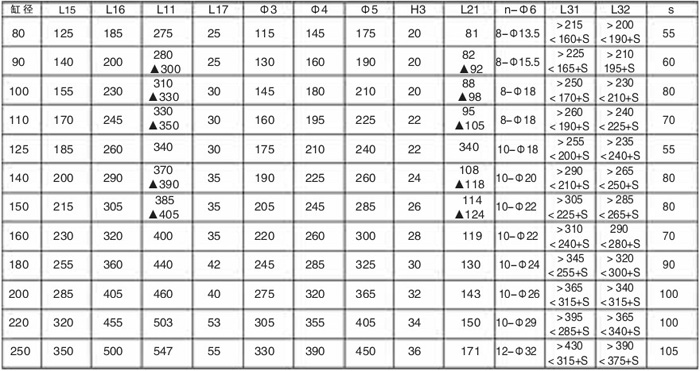

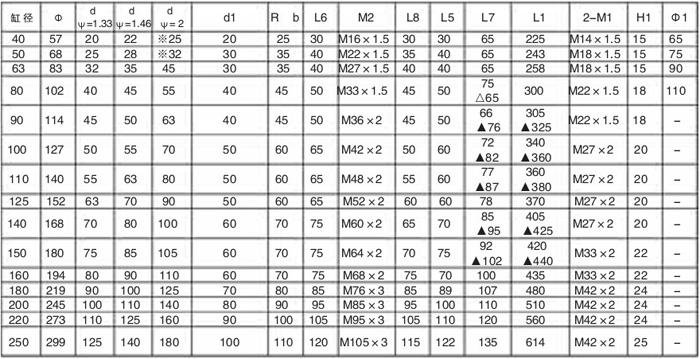

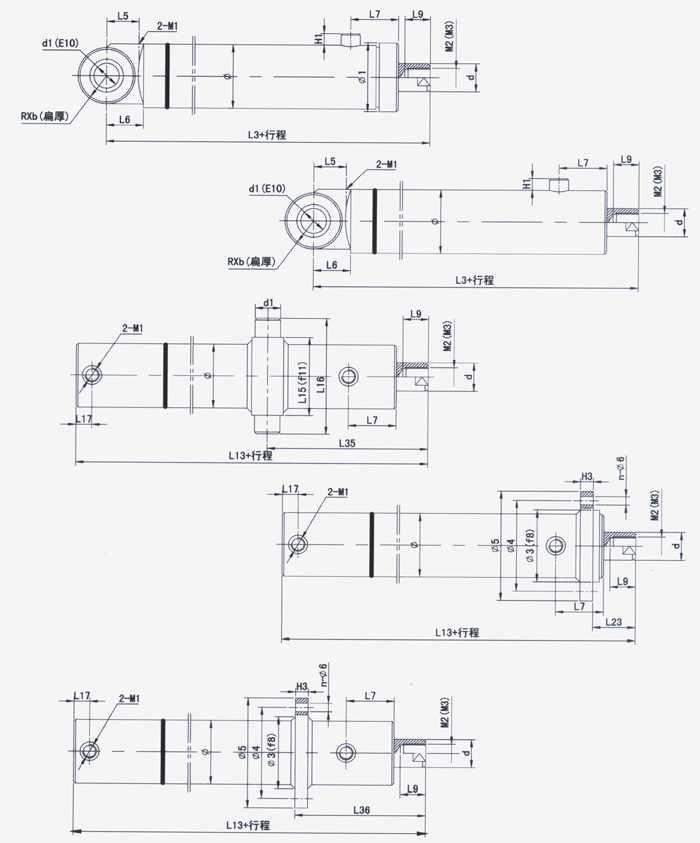

活塞桿端為內螺紋連接



技術參數



注：1、帶▲者僅為速比ψ=2時的連接尺寸。

2、帶※者僅為速比ψ=1.7時的連接尺寸。

3、帶△者僅為Φ80缸徑卡鍵式的連接尺寸。

4、較軸和中部法蘭連接的行程不得小于表中s值。

5、M2用于速比ψ=1.46和ψ=2時的連接尺寸，M3僅用于速比ψ=1.33時的連接尺寸。

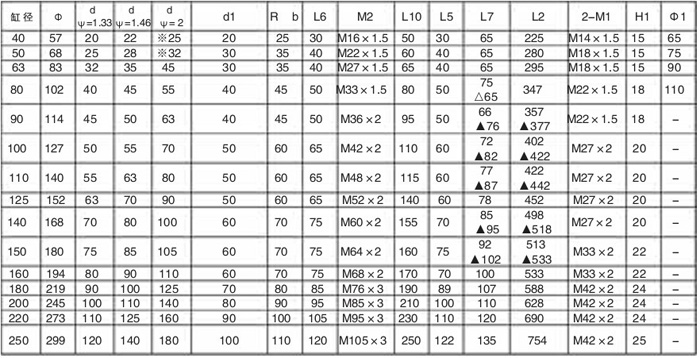

活塞桿端為內螺紋桿頭耳環連接



技術參數



注：1、帶▲者僅為速比ψ=2時的連接尺寸。

2、帶※者僅為速比ψ=1.7時的連接尺寸。

3、帶△者僅為Φ80缸徑卡鍵式的連接尺寸。

4、較軸和中部法蘭連接的行程不得小于表中s值。

5、M2用于速比ψ=1.46和ψ=2時的連接尺寸，M3僅用于速比ψ=1.33時的連接尺寸。
