HC-YGL系列輕型拉桿液壓油缸

一、型號說明

HC——華誠哈萊克江蘇液壓有限公司

YGL——拉桿式液壓缸

D/d——缸徑/桿徑

XXXX——行程

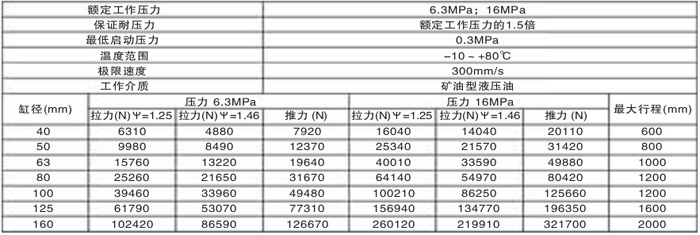

二、技術參數

三、安裝連接尺寸

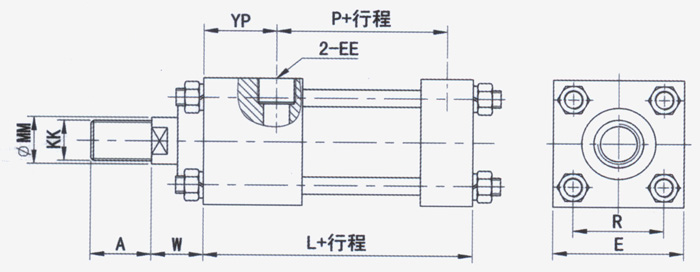

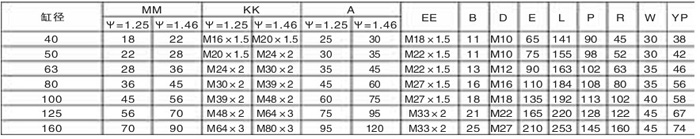

基本型外形安裝連接尺寸（HC-YGL-D/d-S）

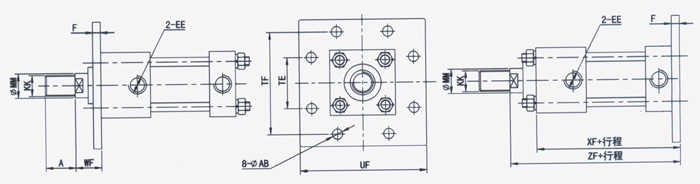

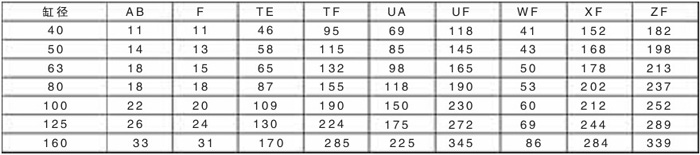

HFL、EFL長方法法蘭型外形安裝連接尺寸（HC-YGL-D/d-EFL/HFL）

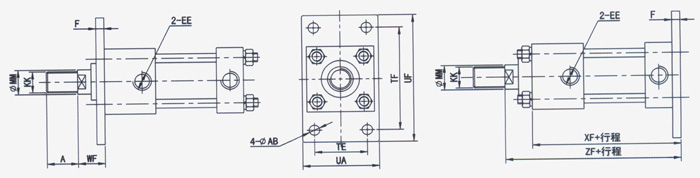

HSF、ESF方法蘭型外形安裝連接尺寸（HG-YGL-D/d-HSF/ESF）

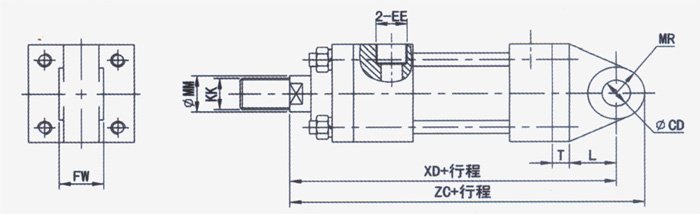

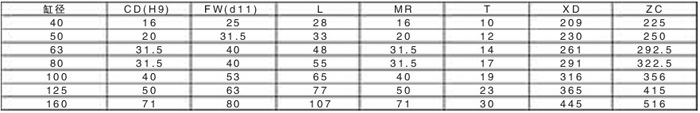

MP3尾部單耳環(huán)型外形安裝連接尺寸（HC-YGL-D/d-MP3）

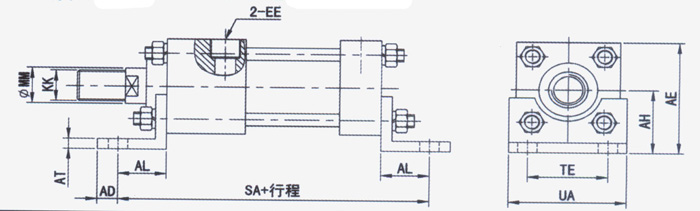

MS1軸向腳架型外形安裝連接尺寸（HC-YGL-D/d-MS1）

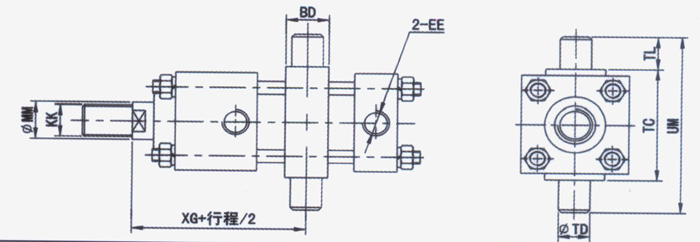

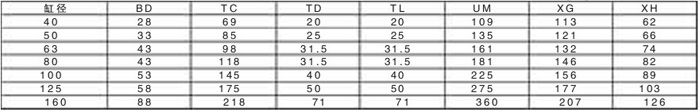

MT4中間軸銷型外形安裝連接尺寸（HC-YGL-D/d-MT4）
